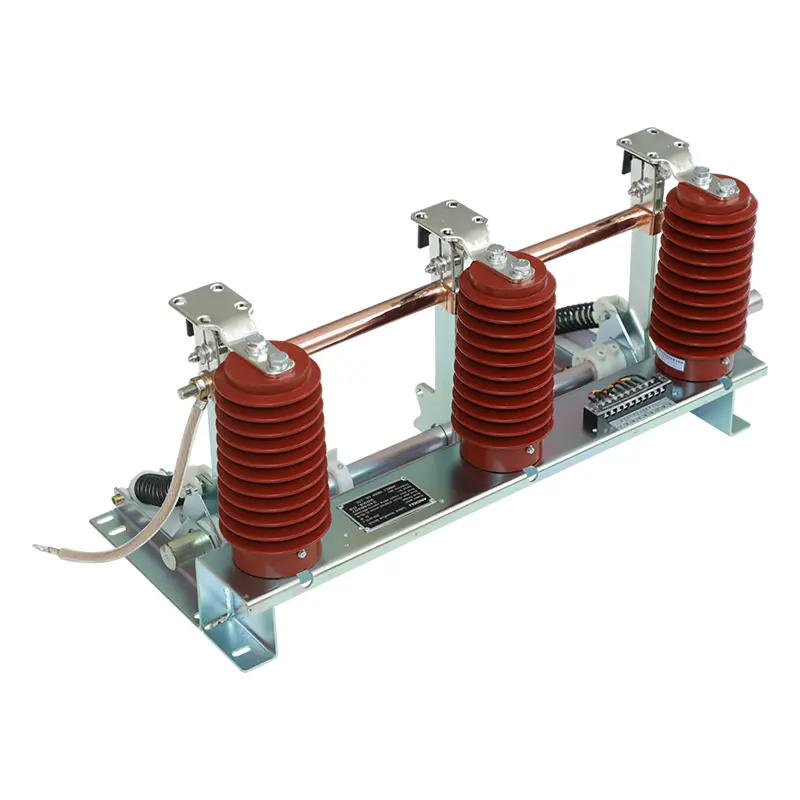

Заземјен прекинувач за внатрешен наизменична струја со нож за заземјување со голема брзина

Заземјен прекинувач за внатрешна наизменична струја со нож за заземјување со голема брзина од SanGao испорачува специјализирана среднонапонска опрема за заземјување посветена на контрола на ризикот при одржување на внатрешната опрема за напојување. Покривајќи работни услови од трифазни наизменична струја од 3kV до 12kV, 50/60Hz, неговиот дизајн со нож за заземјување со голема брзина го скратува времето на заземјување и ги минимизира безбедносните закани за екипите за одржување.

Брза реакција на заземјување за побезбедно одржување на среден напон

За време на одржувањето на високонапонската опрема, брзината на заземјувањето и механичката сигурност директно влијаат на безбедноста на операторот. Кога колото е изолирано, прекинувачот за заземјување обезбедува контролирана патека за заземјување за да спречи неочекувани опасности од напон.

Дизајнот на ножот за заземјување со голема брзина овозможува брзо завршување на работата на заземјувањето преку координирано движење на работната оска, рачката на рачката, пружинскиот механизам и склопот на ножот за заземјување.

Прекинувачот за заземјување за внатрешна наизменична струја со нож за заземјување со голема брзина главно се користи за:

• Заземјувајте ја високонапонската електрична опрема за време на одржување

• Заштитете ги техничарите од случајно појавување на напон

• Ограничете ги ризиците предизвикани од индуцираниот напон и статичкиот електрицитет

• Обезбедете тековни патеки за заземјување во електричните системи

За разлика од едноставните приклучоци за заземјување, наменскиот прекинувач за заземјување обезбедува контролирана механичка работа и дефинирана положба за заземјување во системите на разводни уреди.

Како функционира структурата на ножот за земја со голема брзина?

Работните перформанси на заземјувачкиот прекинувач за внатрешна наизменична струја со нож за заземјување со голема брзина во голема мера зависат од интеракцијата помеѓу механичките компоненти.

Главната структура вклучува:

• Држач

• Склоп на нож за заземјување

• Статички контакт

• Сензор

• Ротирачко вратило

• Ротирачка рака

• Компресивна пружина

• Проводен ракав

• Флексибилна врска

Кога работниот механизам го затвора прекинувачот за заземјување, работниот вртежен момент ги придвижува главното вратило и ротирачката рака кон положбата на затворање. По минување на мртвата точка на пружината за компресија, се ослободува складираната пружинска енергија, што овозможува склопот на ножот за заземјување брзо да се премести во затворена положба.

Ножот за заземјување одржува цврст контакт со статичкиот контакт преку структурата на пружината на дискот, помагајќи да се постигне стабилно електрично поврзување.

Овој механички дизајн помага да се подобри:

• Конзистентност на брзината на затворање

• Стабилност на контактниот притисок

• Долгорочна оперативна сигурност

Технички спецификации

Опремата е дизајнирана за апликации со среден напон во затворени простории каде што е потребно безбедно заземјување.

Апликативни сценарија каде што е важно брзото заземјување

Соби за одржување на затворен прекинувач

Во просториите за дистрибуција, на персоналот за одржување му треба сигурен метод за да го потврди заземјувањето на опремата пред инспекцијата. Прекинувачот за заземјување обезбедува посебна точка за заземјување откако ќе се завршат процедурите за изолација.

Индустриски електроенергетски системи

Фабриките што користат среднонапонска опрема може да бараат редовно одржување на трансформаторите, фидерите и разводните уреди. Стабилниот механизам за заземјување помага да се намалат ризиците за време на закажаните исклучувања.

Трафостаници

Трафостаниците содржат повеќе високонапонски кола каде што случајниот напон, индуцираната струја или електромагнетните ефекти може да создадат опасност. Опремата за заземјување помага да се воспостави побезбедна средина за одржување.

Околини за паралелни далноводи

Кога една надземна линија е исклучена додека блиските линии остануваат под напон, електростатската и електромагнетната индукција може да создадат индуциран напон. Прекинувачите за заземјување помагаат да се испуштат овие ефекти и да се заштитат работниците за одржување.

Контрола на квалитет фокусирана на безбедноста на заземјувањето

Прекинувачите за заземјување се компоненти поврзани со безбедноста во електроенергетските системи, така што инспекцијата на производството треба да се фокусира и на механичката работа и на квалитетот на електричното поврзување.

SanGao се применува:

• ISO9001:2008 систем за управување со квалитет

• ISO14001 систем за управување со животната средина

• OHSMS 18001 систем за управување со здравјето и безбедноста при работа

За внатрешен прекинувач за заземјување наизменична струја со нож за заземјување со голема брзина, контролата на квалитетот вклучува:

• Проверка на точноста на движењето на ножот за заземјување

• Проверка на проводни точки за поврзување

• Проверка на конзистентноста на механичката работа

• Потврдување на состојбата на готовиот производ пред пратката

Овие чекори за проверка помагаат да се намалат проблемите со приспособувањето на инсталацијата откако опремата ќе пристигне на локацијата на проектот.

Најчесто поставувани прашања

1. Која е главната цел на оваа опрема за заземјување?

Обезбедува патека за заземјување за високонапонската електрична опрема за време на одржувањето и помага да се заштитат техничарите од случајни напонски опасности.

2. Зошто е важен дизајнот на ножот за заземјување со голема брзина?

Механизмот за брзо дејство му помага на сечилото за заземјување брзо да стигне до затворената положба и да одржува сигурен контакт со статичкиот контакт.

3. Кои енергетски системи се погодни за оваа опрема?

Погоден е за внатрешни 3-12kV трифазни AC 50(60)Hz енергетски системи.

4. Дали може да се инсталира со постојните прекинувачки кабинети?

Да. Заземјен прекинувач со наизменична струја во затворен простор со нож за заземјување со голема брзина е дизајниран да работи заедно со различни високонапонски прекинувачи, но компатибилноста со инсталацијата треба да се потврди според специфичниот дизајн на кабинетот.
