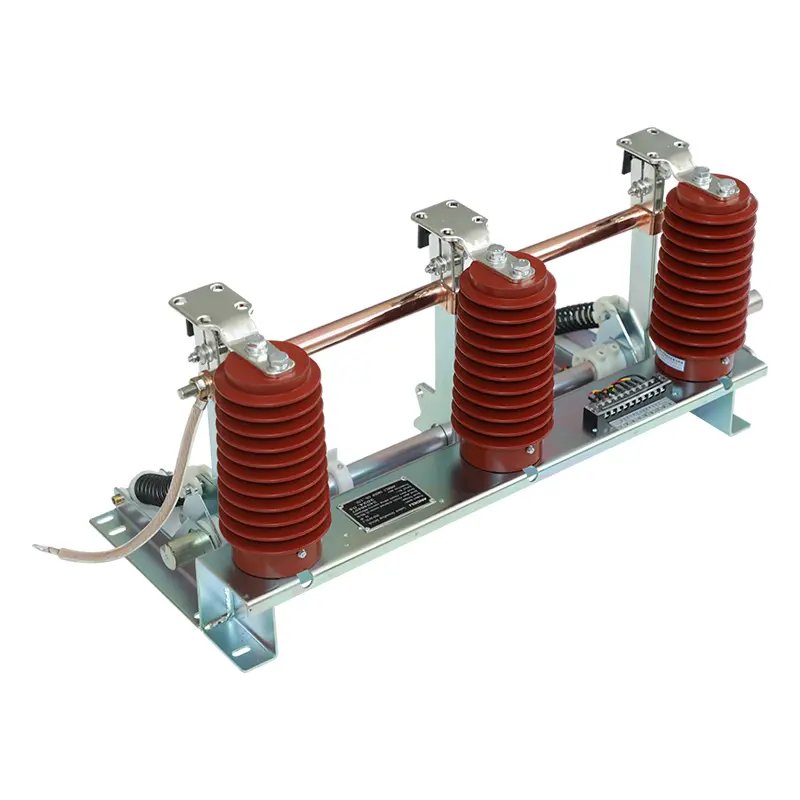

Високонапонски прекинувач за заземјување

Трајниот високонапонски прекинувач за заземјување SanGao е погоден за внатрешен трифазен AC 50 (60) Hz електроенергетски систем од 3-12 kV и се користи заедно со различни височински прекинувачи. Може да се користи и за заземјување на високонапонско одржување на електрична опрема. Неговата главна структура е прекинувачот за заземјување, кој се состои од држач, склоп на нож за заземјување, статички контакт, сензор, ротирачко вратило, ротирачка рака, пружина за компресија, проводен чаур и флексибилна врска.

Кога работниот механизам го затвора прекинувачот за заземјување, акциониот вртежен момент предизвикува главното вратило да го надмине вртежниот момент на отпорот, притискајќи ја рачката на чудакот да се ротира во насока на затворање, така што работната шипка на ножот за заземјување поминува низ мртвата точка на пружината за компресија, а компресивната пружина ослободува енергија, така што позицијата на прекинувачот за заземјување брзо се затвора во. Ножот за заземјување на склопот на ножот за заземјување е цврсто и сигурно во контакт со делот на прирабницата (работ на ножот) на статичкиот контакт преку пружината на дискот.

Кога се применува вртежен момент, главното вратило го совладува главниот вртежен момент и силата на пружината за да ја придвижи раката да се ротира во насоката на отворање, а пружината за компресија на ножот за заземјување поминува.

Која е целта на прекинувачот за заземјување?

Прекинувачот за заземјување со висок напон се користи за обезбедување на жици за заземјување за подземни или системи поврзани со триаголник.

Прекинувачот за заземјување овозможува поврзување на фазно-фазно оптоварување.

Прекинувачот за заземјување во трафостаницата е заземјен за да се формира заземјување со мала импеданса за да се одржи системот неутрален.

Прекинувачот за заземјување во кабинетот на прекинувачот осигурува дека амплитудата на минливиот пренапон е ограничена за време на тежок дефект за заземјување.

Се користи за заземјување на електрична опрема за да се исполнат барањата за заштита.

Која е функцијата на прекинувачот за заземјување?

Прекинувачот за заземјување со висок напон е поврзан со прекинувачот, и кога прекинувачот е исчистен и извлечен, собирницата што е во непосредна близина на прекинувачот автоматски се заземјува преку прекинувачот за заземјување. Овој процес ги штити техничарите, персоналот за одржување и корисниците од случајни напони.

Се користи за спречување на статички електрицитет и електромагнетни индукциски струи. Во две или повеќе надземни далноводи на иста кула или во соседна паралелна врска, кога една или повеќе водови се исклучени, деенергетските водови ќе генерираат индуциран напон и индуцирана струја поради електромагнетната индукција и електростатската индукција помеѓу нив и соседните водови под напон. Затоа, прекинувачите за заземјување се погодни за такви линии.

Високонапонски прекинувач за заземјување се користи за затворање на струјата на куса врска. Прекинувачот за заземјување со номинална струја за затворање на краток спој треба да може да се затвора при кој било применлив напон (вклучувајќи го номиналниот напон) и секоја струја (вклучувајќи ја номиналната струја на затворање на краток спој). Номиналната струја на затворање на краток спој на прекинувачот за заземјување е еднаква на номиналната врвна струја за издржување.

Високонапонскиот заземјувачки прекинувач во трафостаница игра важна улога кај големите или тешките енергетски трансформатори бидејќи овозможува електричната мрежа да има конзистентна референтна точка на напон. Во спротивно, напонот може да варира од место до место. Обезбедете ја безбедноста на трансформаторите и персоналот што користи електрична енергија.
