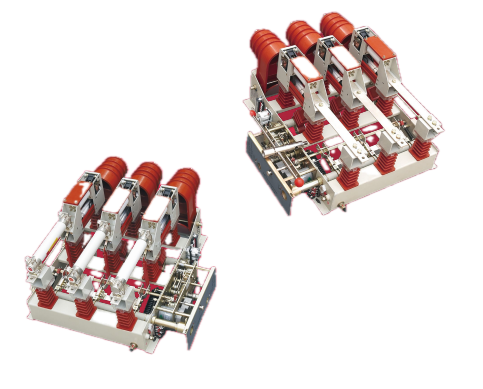

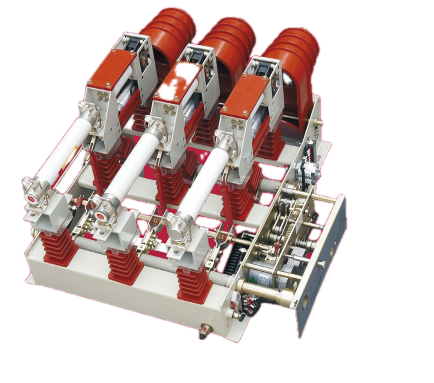

Апарат за прекинувач за прекин на вакуумски товар и комбинација на осигурувачи

Прекинувачот за прекин на вакуумското оптоварување и комбинираниот апарат со осигурувачи интегрираат вакуумски прекинувач со систем за координација на патување осигурувачи. Во нормални услови на оптоварување, прекинувачот работи независно. Кога струјата на дефектот го надминува рејтингот на осигурувачите, иглата за удар на осигурувачот механички го активира механизмот за исклучување на прекинувачот, отворајќи ги главните контакти и исчистувајќи го колото. Растојанието за изолација со директно дејство и отвореното растојание на прекинувачот се постигнуваат со еден потег. Блендата за заземјување, испреплетена со прекинувачот за заземјување, обезбедува видливо заземјување за одржување. напојуван на 12 kV и 630 А со струја за краткотрајно издржување од 20 kA, апаратот е изграден за сигурна услуга и во урбаните и во руралните дистрибутивни мрежи.

Принцип на работа

Внатре во вакуумскиот прекинувач, контактите се запечатени во средина со висок вакуум (обично под 10-4 Pa). Кога контактите се одвојуваат под оптоварување, се формира метален лак на пареа од испарениот контактен материјал. Меѓутоа, бидејќи вакуумот практично не содржи молекули на гас за јонизација, лакот не може да се одржи и се гаси при првото природно нулта вкрстување на наизменичната струја. Металната пареа брзо се кондензира на контактните површини и заштитните површини, враќајќи ја диелектричната сила во рок од милисекунди. Овој метод на гаснење на лак не бара надворешен медиум (масло или SF₆) и резултира со минимална контактна ерозија.

Предности на производот

Комбинирана префрлување и заштита

Нашиот прекинувач за прекин на вакуумското оптоварување и комбинираниот апарат со осигурувачи вршат рутинско префрлување оптоварување и, со осигурувачите, обезбедува прекин на краток спој. Ова ја елиминира потребата од посебен автоматски прекинувач на секој фидер, со што се намалуваат капиталните трошоци.

Компактен отпечаток

Погонскиот механизам го намалува напонскиот стрес на прекинувачот надвор од моментот на префрлување, овозможувајќи помал прекинувач и вкупна големина на апаратот. Ова овозможува распореди со поголема густина во прстенестата главна единица и компактните трафостаници.

Операција со еден удар

Изолирачкото растојание и отвореното растојание на прекинувачот се постигнуваат со едно движење, со што се поедноставува низата на префрлување и се намалува потенцијалот за грешка на операторот.

Видливо заземјување за безбедност

Блендата за заземјување, испреплетена со прекинувачот за заземјување, обезбедува физички и визуелен показател за изолацијата, овозможувајќи безбеден пристап за одржување без дополнителни уреди за заземјување.

Технологија без SF‑

Прекинот на вакуум ја елиминира загриженоста за стакленички гасови и ги избегнува постапките за ракување, тестирање на истекување и полнење поврзани со опремата SF₆.

Дијагноза на дефекти

Честото работење со осигурувачите обично укажува на основни проблеми на системот. Следниве се основните причини и корективни мерки:

Системски краток спој: Кога ќе се појави краток спој, струјата на дефектот брзо го топи елементот на осигурувачот. Дефектот мора да се лоцира и да се отстрани (на пр., поправете го кабелот или заменете ја неисправната опрема) пред да го замените осигурувачот со правилниот рејтинг.

Одржливо преоптоварување: Континуираното работење над номиналната струја генерира прекумерна топлина, што предизвикува топење на осигурувачот. Оптоварувањето мора да се намали во рамките на рејтингот на апаратот, или номинацијата на осигурувачите мора да се надгради во координација со студиите за заштита на системот.

Неправилен избор на осигурувач: Ако рејтингот на елементот на осигурувачот е пренизок за апликацијата, ќе дојде до непријатност. Потврдете ја номиналната вредност на осигурувачот во однос на капацитетот на трансформаторот или доводникот и заменете го со елементот со соодветна големина според табелите за координација на производителот.

Технички параметри

Апликативни средини

Урбани прстени мрежи

Прекинувачот за прекин на вакуумското оптоварување и комбинираниот апарат со осигурувачи служат како прекинувач за пресекување во главните единици на прстенот (RMU). Компактните димензии, постигнати преку дизајнот на погонскиот механизам, овозможуваат конфигурации на разводни уреди со поголема густина во урбани трафостаници со ограничен простор. Вградениот прекинувач за заземјување ги поедноставува процедурите за одржување, намалувајќи го времето на прекин за време на закажаната работа.

Индустриски капацитети

За индустриски постројки со повеќе центри за оптоварување, прекинувачот за прекин на вакуумското оптоварување и комбинираната единица на осигурувачи обезбедува префрлување на оптоварувањето кај доводниците на трансформаторот и доводните точки. Опцијата за комбинација на прекинувач-осигурувач обезбедува заштита од краток спој без трошок на целосен вакуумски прекинувач, погоден за некритичните доводници каде што е обезбедена заштита од дефекти горе.

Рурални дистрибутивни мрежи

Руралната дистрибуција претставува специфични предизвици: долги должини на фидер, променливо оптоварување и флуктуации на напонот. На крајот на долгите фидери од 10 kV, падот на напонот за време на периодите на врвно оптоварување може да биде значителен, што резултира со низок напон во просториите на клиентите. Апаратот го решава ова на два начина. Прво, инсталацијата на стратешки точки долж долгите фидери им овозможува на мрежните оператори да ја делат линијата, изолирајќи ги дефектите и намалувајќи ги зоните на прекин. Второ, апаратот може да ги менува славините на трансформаторот и банките на кондензаторите, овозможувајќи им на операторите поефикасно да управуваат со напонските профили. Во руралните контексти, потребата од ниско одржување на апаратот е особено важна - екипите за одржување може да поминат значителни растојанија за да стигнат до локацијата, така што доверливоста на опремата помеѓу посетите директно ги намалува оперативните трошоци.

Најчесто поставувани прашања

П1: Како вакуумскиот прекинувач го гаси лакот?

Кога контактите во вакумскиот прекинувач се раздвојуваат под оптоварување, се формира метален лак на пареа помеѓу контактните површини. Бидејќи прекинувачот одржува висок вакуум со неколку молекули на гас достапни за јонизација, лакот не може да се одржи и се гаси при првото природно преминување на струјата од нула. Овој метод за гаснење на лакот е ефикасен, брз и не бара надворешен медиум за гаснење на лакот.

П2: Што предизвикува честото работење со осигурувачите и како се решава?

Честото работење на осигурувачите обично укажува на дефекти на системот. Примарните причини се: краток спој на системот (струјата на дефектот го топи елементот на осигурувачот; дефектот мора да се лоцира и да се отстрани пред да се замени осигурувачот со правилен рејтинг), одржливо преоптоварување (работа над номиналната струја подолги периоди; оптоварувањето мора да се намали) или неправилен избор на осигурувачот (номинацијата на елементот на осигурувачот е премногу ниска за апликацијата; осигурувачот мора да се замени со точниот).

П3: Каде обично се применуваат прекинувачот за прекин на вакуумското оптоварување и комбинираниот апарат со осигурувачи?

Апаратот е погоден за трифазни системи со среден напон со наизменична струја. Вообичаените апликации вклучуваат прстенести главни единици (RMU), компактни трафостаници, прекинувачи за пресеци на дистрибутивната линија и заштита на трансформаторот кога се комбинираат со осигурувачи.

П4: Дали овој апарат може да замени вакуумски прекинувач?

Не. Апаратот е дизајниран за префрлување оптоварување и, кога е опремен со осигурувачи, обезбедува заштита од краток спој. Вакуумскиот прекинувач е дизајниран да ги прекинува директно и нормалните струи на оптоварување и струите на дефект на краток спој. За апликации каде што е веќе обезбедена заштита од дефекти нагоре, овој апарат нуди поисплатливо решение од целосно вакуумски прекинувач.

Зошто да изберете SanGao?

1. Производствена способност

SanGao управува со локација од 10-mu (6.667 m²) во Лиуши, Жеџијанг, со 10.000 m² производствен под, сместени посебни линии за склопување и тестирање за среднонапонски разводни уреди.

2. Технички тим

Компанијата вработува 120 вработени, вклучително и 20 инженери од средно до повисоко ниво кои покриваат механички дизајн, високонапонска изолација и обезбедување квалитет. Регистрираниот капитал е 81,68 милиони јени, вкупната актива околу 200 милиони јени.

3. Сертифицирани системи за квалитет

Производството се изведува под ISO 9001:2008, ISO 14001 и ISO 45001 сертификати. Тие бараат документирана контрола на добавувачот, дојдовна инспекција, проверки во процесот и тестирање за конечно прифаќање.

4. Следливост на процесот

n ERP системот ги следи материјалите, производствените операции и записите за тестирање. Секоја единица е серијализирана со тест податоци архивирани за целосна следливост.

5. Рутинско тестирање

Секој апарат е подложен на тестови за издржување на диелектрик (главно коло и заземјување), тестови за механичка работа под рачна и електрична контрола и мерења на отпорност на контакт. Единиците на примерокот се подложени на краткорочни струјни тестови за валидација од 20 kA / 4 s.

6. Технички партнерства

SanGao соработува со Xi'an Senyuan, Pekining Electrical Research Institute и Xi'an High Voltage Research Institute за тестирање на типот и усогласеност со GB и IEC стандардите.

Разложување на компонентите

бр.	Компонента
1	Фиксен контакт
2	Изолациски капак
3	Бленда
4	Шасија
5	Комора за гаснење со вакуумски лак
6	Водечка плоча
7	Осигурувач
8	Оска за складирање на енергија
9	Осовина на прекинувачот за заземјување
10	Оперативен панел
