Модул за трифазен прекинувач SanGao - карактеристики, контролни режими и увид во апликациите
Апстракт
Трифазните прекинувачи се клучни компоненти во модерната инфраструктура за дистрибуција на електрична енергија, особено во комерцијални и индустриски средини. За разлика од еднофазните прекинувачи што се користат во станбени услови, овие уреди се конструирани да се справуваат со повисоки напони и поголеми електрични оптоварувања. Модулот за трифазни прекинувачи SanGao нуди флексибилна контрола преку надворешни сигнали или внатрешни тајмери, обезбедувајќи сигурна изолација, заштита од преоптоварување и можности за рачно префрлување. Оваа статија претставува сеопфатен технички преглед на карактеристиките на модулот, режимите на работа, клучните спецификации, сценаријата за примена и безбедносните механизми, помагајќи им на инженерите и системските интегратори да донесат информирани одлуки за робустен дизајн на електричниот систем.
Содржина
Со брзиот раст на индустриската автоматизација и комерцијалната дистрибуција на електрична енергија, трифазните прекинувачи еволуираа од едноставни заштитни уреди во интелигентни единици кои комбинираат контрола, заштита и изолација. Модулот за трифазен прекинувач SanGao, компатибилен со средини за симулација на Simulink, обезбедува два флексибилни режими на контрола: надворешна контрола на сигналот (0 V за отворен, позитивен напон за затворање) и внатрешна контрола базирана на тајмер (претпоставени времиња на префрлување). Оваа разновидност во голема мера ја поедноставува системската интеграција и тестирање. Во оваа статија, истражуваме во техничките детали на овој модул и нудиме практични упатства за избор и примена.
✦ ✦ ✦

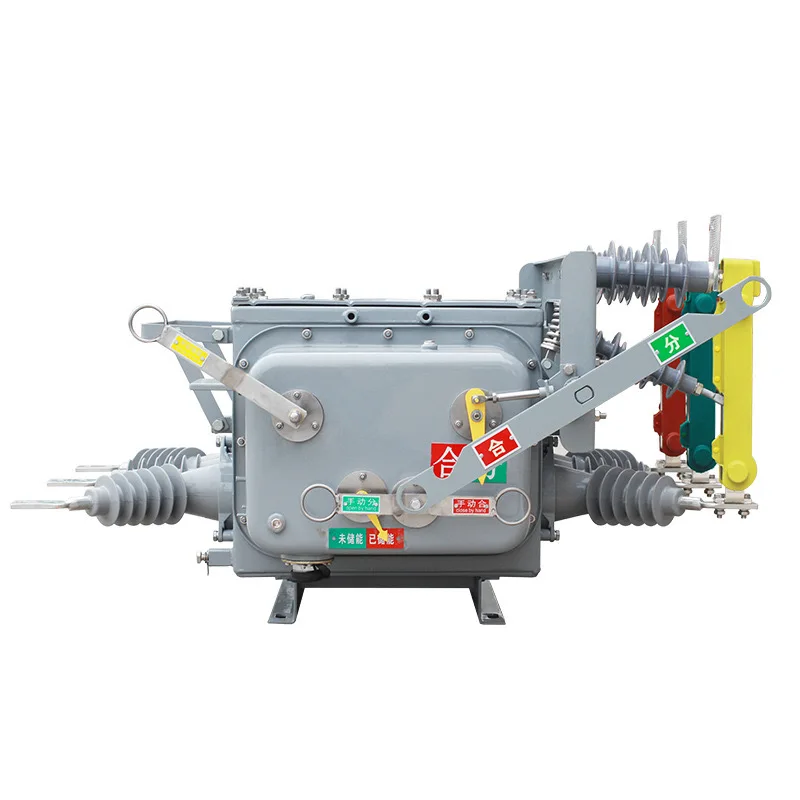

1. Преглед на модулот за трифазен прекинувач
Модулот за трифазни прекинувачи SanGao се состои од три независни еднополни прекинувачи механички испреплетени за да работат истовремено преку една рачка за преклопување. Може да се поврзе во серија со трифазни оптоварувања за да се контролираат сите фази одеднаш. Механизмот за гаснење на лакот е идентичен со оној на стандардните прекинувачи на колото, а модулот вклучува вградени Rs-Cs snubber кола за потиснување на пренапоните на прекинувачите - неопходни кога се поврзани со индуктивни оптоварувања или извори на струја.
Прекинувач за изолација
Обезбедува видливо исклучување од напојувањето со една рачка која работи со сите три пола истовремено - исто така служи како безбедносен прекинувач.
Заштитник на кола
Секој столб има номинална струја (на пример, 5А) со исклучување на преоптоварување. При преоптоварување, рачката се преместува во положбата „исклучено“ и не може насилно да се затвори додека не се отстрани дефектот – познато како операција „без патување“.
Рачен контролен прекинувач
Со својата специјална карактеристика на сериско исклучување со временско доцнење и високиот капацитет на прекин на куса врска, може да се користи како директен контролен прекинувач за вклучување/исклучување на моторот во рамките на неговата оцена - исто така наречен прекинувач на моторното коло.
Симулација и контрола
Поддржува режим на надворешна контрола (преку влез Simulink, 0 = отворен, позитивен = затворање) и режим на внатрешна контрола (поставете ги времињата на префрлување во дијалог прозорецот). Сите три пола реагираат на истиот контролен сигнал.
✦ ✦ ✦
2. Основни функции и режими на работа
Трифазниот прекинувач SanGao нуди два режима на контрола за да одговараат на различните потреби на апликацијата. Ворежим на надворешна контрола, иконата на модулот прикажува контролна влезна порта, овозможувајќи префрлување во реално време преку сигналите на Simulink. Ворежим на внатрешна контрола, времињата на префрлување се однапред поставени во полето за дијалог за автоматските временски секвенци. Во двата режими, истиот контролен сигнал ги придвижува сите три прекинувачи, обезбедувајќи синхрона работа.
2.1 Улога на колото Snubber
Кога прекинувачот е поврзан со индуктивни оптоварувања (на пример, мотори, трансформатори) или извори на струја, отворањето на колото може да генерира високи индуцирани пренапони што може да ја оштетат изолацијата или самиот прекинувач. Вграденото коло Rs‑Cs snubber ефикасно ја апсорбира оваа енергија, ограничувајќи ги врвовите на пренапон и заштитувајќи ги и прекинувачот и опремата низводно. Корисниците можат да изберат да го овозможат или оневозможат ова коло во зависност од типот на оптоварување.
2.2 Карактеристики на патување и механизам „бесплатно патување“.
Функцијата „без патување“ осигурува дека кога ќе дојде до преоптоварување или краток спој, внатрешниот механизам ги принудува контактите да се отворат и рачката да се премести во положбата на исклучување. Обидот за затворање на рачката нема да ги затвори повторно контактите додека не се отстрани дефектот и не се ресетира рачката. Ова обезбедува внатрешна безбедносна бариера, спречувајќи повторно напојување додека дефектот опстојува.
- Контрола на надворешен сигнал (0 V / позитивен напон)
- Внатрешна контрола на тајмерот
- Rs‑Cs snubber коло (опционално)
- Механизам без патување
- Карактеристика на исклучување на серијата со доцнење со време
- Висок капацитет за прекин на краток спој
✦ ✦ ✦
3. Објаснети клучните технички спецификации
Изборот на вистинскиот трифазен прекинувач бара темелно разбирање на неговите технички параметри. Табелата подолу ги сумира главните спецификации на модулот SanGao и нивните практични импликации за изборот.
| Спецификација | Типична вредност / опис | Влијание врз изборот |
|---|---|---|
| Номинална струја (по пол) | 5А (приспособливо) | Ја одредува максималната континуирана работна струја; мора да ја надмине максималната струја на стабилна состојба на товарот. |
| Број на Полјаци | 3 пола (истовремена работа) | Погоден за трифазни системи со три или четири жици; осигурува дека сите фази се префрлени заедно. |
| Контролен режим | Надворешен сигнал / Внатрешен тајмер | Надворешниот режим одговара на далечинска автоматизација; внатрешниот режим одговара на апликациите со фиксно време. |
| Карактеристика на патувањето | Исклучување на серијата со временско доцнење | Овозможува краткорочни преоптоварувања (на пр., стартување на моторот) без вознемирувачки исклучување. |
| Капацитет за прекин на краток спој | Високо (проверете ги податоците за конкретниот модел) | Мора да ја надмине потенцијалната струја на куса врска на местото на инсталација за безбедно да ги отстрани дефектите. |
| Snubber коло | Вградени Rs‑C, опционални | Од суштинско значење за индуктивните оптоварувања за заштита на прекинувачот и оптоварувањето. |
Совет за избор:Покрај струјниот и капацитетот за прекин, земете ги предвид температурата на околината, надморската височина и стилот на монтирање. Консултирајте се со техничката поддршка на SanGao за приспособени препораки.
✦ ✦ ✦
4. Водич за индустриски апликации и избор
Трифазните прекинувачи се широко користени во центрите за контрола на моторот, дистрибутивните панели, опремата за индустриска автоматизација и опремата за комерцијални згради. Во зависност од апликацијата, тие можат да служат како главни прекинувачи, уреди за заштита на гранките или прекинувачи за работа на моторот. Подолу се дадени типични случаи на употреба и покажувачи за избор.
4.1 Главни области на примена
- Контрола на индустриски мотори:Се користи како директни-онлајн стартери, барајќи карактеристика на патување со временско доцнење за да се избегне исклучување при налет на струја.
- Заштита на дистрибутивната линија:Инсталиран во главни или поддистрибутивни табли за заштита од преоптоварување и кратки споеви, со соодветна координација со уредите нагоре/низводно.
- Комплети со генератори за итни случаи:Делува како прекинувач на излезот на генераторот, обезбедувајќи изолација и издржувајќи ги можните минливи прекуструи.
- HVAC системи:Ги штити компресорите, вентилаторите и другите мотори во опремата за климатизација и ладење - исто така има потреба од карактеристики на временско доцнење.
4.2 Чекори за избор
- Одредете го типот на оптоварување:Отпорен или индуктивен? Дали има почетен наплив? Ова одлучува за потребната карактеристика на патувањето.
- Пресметајте ја работната струја:Врз основа на моќноста на оптоварувањето и напонот, пресметајте ја максималната струја на линијата и додадете 20–30% безбедносна маржа.
- Проценете ја струјата на куса врска:Добијте ја потенцијалната струја на куса врска од системот за напојување; капацитетот на кршење на прекинувачот мора да биде поголем.
- Изберете контролен режим:Контрола на надворешен сигнал доколку е потребно далечинско/автоматско работење; внатрешен тајмер доколку е потребно само закажано префрлување.
- Разгледајте го условот за гадење:За индуктивни оптоварувања (мотори, трансформатори), секогаш овозможете го колото за отчукување.
✦ ✦ ✦
5. Безбедносни заштитни карактеристики
Безбедноста е најважниот приоритет во електричниот дизајн. Трифазниот прекинувач SanGao вклучува повеќе механизми за заштита кои го штитат не само колото и опремата, туку и персоналот.
- Заштита од преоптоварување:Термичко-магнетната единица за патување го отвора колото кога струјата ја надминува номиналната вредност за подолг период, спречувајќи прегревање на кабелот.
- Заштита од краток спој:Магнетното патување делува моментално во случај на краток спој, прекинувајќи ја струјата на дефект во рок од милисекунди за да се минимизира штетата.
- Функција за изолација:Со рачката во „исклучена“ положба, доволно јаз за контакт и растојание на изолација обезбедуваат видлив прекин, исполнувајќи ги барањата за изолација.
- Против повторно затворање без патување:Спречува повторно затворање додека дефектот опстојува, со што се елиминира ризикот од човечка грешка.
Безбедносен потсетник:Пред каква било инсталација, одржување или замена, секогаш проверувајте дали напојувањето е целосно исклучено и тестирајте дали има нула напон. Следете ги сите локални кодови за електрична безбедност.
✦ ✦ ✦
Најчесто поставувани прашања
Што значи „без патување“ во трифазен прекинувач?
„Без патување“ значи дека кога ќе дојде до преоптоварување или краток спој, внатрешниот механизам ги принудува контактите да се отворат и рачката се преместува во положбата на исклучување. Рачката не може рачно да се држи затворена додека постои дефектот, осигурувајќи се дека колото не може повторно да се напојува додека не се отстрани дефектот и рачката не се ресетира.
Која е разликата помеѓу режимите на надворешна и внатрешна контрола?
Ворежим на надворешна контрола, модулот добива сигнал од влезот на Simulink (0 = отворен, позитивен = затвори), што го прави погоден за интеграција со системи за автоматизација. Ворежим на внатрешна контрола, корисникот ги поставува времињата на отворање/затворање директно во дијалог прозорецот на модулот, а прекинувачот го следи тој претходно поставен распоред - идеален за фиксно време или циклични операции.
Кога мора да се користи колото за тапкање?
Секогаш кога прекинувачот е поврзан со индуктивни оптоварувања (мотори, трансформатори, реактори) или извори на струја, исклучувањето може да генерира високи индуцирани пренапони. Rs-Cs snubber колото е од суштинско значење за апсорпција на оваа енергија. Модулот вклучува вграден snubber кој може да се овозможи по потреба.
Како да ја изберам вистинската карактеристика на патувањето за оптоварување на моторот?
Моторите црпат 5-7 пати поголема од нивната номинална струја за време на стартувањето. Прекинувачот со моментално исклучување би се сопнал непотребно. Затоа, изберете прекинувач со aКарактеристика на исклучување на серијата со доцнење со време(заштита од преоптоварување со инверзно време) што овозможува краткорочни прекуструи додека сè уште штити од постојани преоптоварувања и кратки споеви. Карактеристиката на доцнење на модулот SanGao е дизајнирана за оваа намена.
Може ли трите пола да се ракуваат независно?
Не. Внатрешното механичко блокирање гарантира дека сите три пола работат со една рачка, што гарантира истовремено правење/раскинување. Ова ги спречува условите за губење фаза што може да ја оштети трифазната опрема.
Како можам да потврдам дека капацитетот на прекинувачот е соодветен?
Капацитетот на прекин мора да биде поголем од потенцијалната струја на куса врска на местото на инсталација. Оваа вредност обично ја обезбедува дизајнерот на системот или се добива од студија за краток спој. Номиналниот капацитет на прекинувачот е наведен во неговиот лист со податоци; осигурајте се дека ја исполнува или надминува пресметаната вредност.
✦ ✦ ✦
Изберете сигурна трифазна заштита за вашиот електроенергетски систем
Без разлика дали станува збор за контрола на индустриски мотор, комерцијална дистрибуција или опрема за автоматизација, модулот за трифазни прекинувачи SanGao обезбедува безбедна, флексибилна и сигурна заштита и контрола. Контактирајте не денес за поддршка за избор на експерти и тестирање на примероци.
