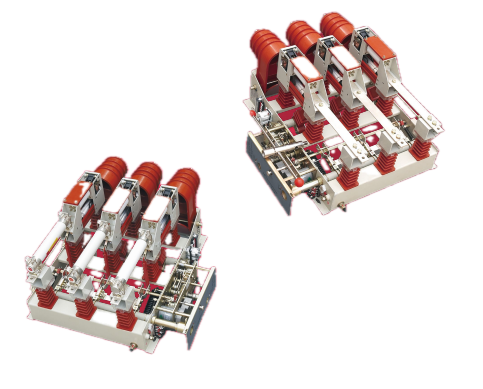

Внатрешен AC високонапонски вакуумски прекинувач со прекинувач за заземјување

Внатрешен AC висок напонски вакуумски прекинувач со заземјување од Sangao е погоден за трифазна прстенеста AC50Hz мрежа или терминално напојување   и индустриска електрична опрема, главно се користи за контрола на оптоварувањето и заштита од краток спој. Прекинувачот за прекин на оптоварување ја прави и ја прекинува  струјата на оптоварување, струјата на затворена јамка, трансформаторот без оптоварување и струјата за полнење на кабелот. Комбинацијата може да ја прекине секоја струја до номинална струја на краток спој. Поврзани се изолациското растојание со директно дејство и комората за гаснење на лакот, со рачна и електрична функција. Неговиот уникатен погонски механизам овозможува комората за гаснење на лакот да издржи висок напон само во моментот на затворање и правење, што остварува мал волумен и мала тежина.

Што е  Прекинувач на вакуумско оптоварување?

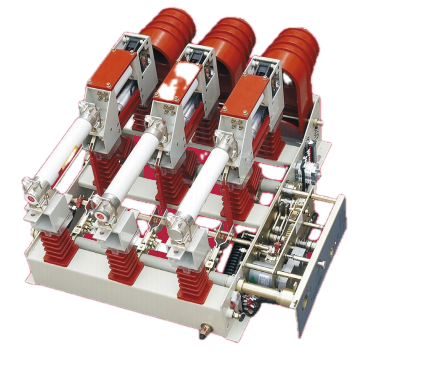

Овој внатрешен AC високонапонски вакуумски прекинувач со прекинувач за заземјување е трифазен внатрешен прекинувачки уред со наизменична струја од 50Hz за прстенестата мрежа, терминалното напојување и апликациите за индустриска опрема. Единицата користи вакуумски прекинувач за гаснење на лакот и механизам за работа со пружини (рачен или електричен). Опционалниот прекинувач за заземјување со механичко блокирање и заземјување бленда обезбедува видлива изолација за одржување. Кога е опремен со осигурувачи, склопот ги прекинува струите на куса врска преку активирањето на ударниот игла. Номинален напон 12 kV, номинална струја 630 А, струја за краткотрајна отпорност 20 kA.

Функции на производот

Вчитај тековно префрлување

Внатрешен AC високонапонски вакуумски прекинувач со прекинувач за заземјување создава и прекинува струи на оптоварување до 630A при нормални работни услови, покривајќи ги типичните оптоварувања на доводникот и трансформаторот.

Префрлување струја во затворена јамка

Ги префрлува струите на затворена јамка во конфигурациите на прстенестата мрежа, овозможувајќи пренос на оптоварување помеѓу доводниците без да го прекине снабдувањето до потрошувачите низводно.

Префрлување струја на трансформаторот без оптоварување

Нашиот надворешен висок напонски прекинувач за вакуумски прекин на оптоварување создава и прекинува струи без оптоварување на трансформаторите до капацитет од 1600 kVA, што одговара на нивоата на магнетизирачки прилив и стабилна возбудна струја на дистрибутивните трансформатори.

Префрлување струја за полнење на кабелот

Прави и прекинува струи за полнење на кабли за подземни или надземни кабли, овозможувајќи напојување и исклучување на каблите.

Заштита од краток спој (со осигурувачи)

Кога е конфигуриран со осигурувачи за ограничување на струјата, механизмот со ударна игла на осигурувачот ја активира лентата за исклучување на прекинувачот, отворајќи ги сите три фази при откривање на дефект. Склопот може да ја прекине секоја струја до номиналната вредност на куса врска, обезбедувајќи секундарен заштитен слој каде што прекинувачите или релеите се примарни уреди за отстранување на дефекти.

Изолација за одржување

Вградениот прекинувач за заземјување, кога е затворен, обезбедува видливо заземјување на страната на товарот. Блендата за заземјување физички го блокира пристапот до деловите под напон, овозможувајќи му на персоналот за одржување да ја потврди изолацијата и безбедно да работи на опремата низводно.

Прекинувач за прекин на оптоварување наспроти прекинувач со правосмукалка

Технички параметри

Структурен дизајн

Поврзување на комората за гаснење на лакот со директно дејство
Изолирачкиот јаз и вакуумскиот прекинувач се механички поврзани за да работат во едно движење. Ова осигурува дека видливиот прекин е секогаш придружен со целосно отворен прекинувач.

Погонски механизам

Прекинувачот се напојува само во моментот на затворање и отворање, со што се намалува електричниот стрес на вакумската комора. Ова овозможува покомпактна големина на прекинувачот и го продолжува животниот век на контактот.

Бленда за заземјување

Метална ролетна е поставена помеѓу фиксните и подвижните контактни цевки и е испреплетена со прекинувачот за заземјување. Кога прекинувачот за заземјување е затворен, затворачот физички ги изолира деловите под напон, обезбедувајќи видливо и проверливо заземјување за одржување.

Механички блокирање

Спречува затворање на прекинувачот за заземјување освен ако главните контакти не се отворени и го спречува отворањето на главните контакти додека прекинувачот за заземјување е затворен.

Полиња за апликација

Внатрешен високонапонски вакуумски прекинувач со наизменична струја со прекинувач за заземјување има одлична компатибилност:

1. Урбан прстен-главни единици (RMU) за пресеци и префрлување оптоварување.

2. Панели за довод на трансформатори и кабинети за фидер во индустриска дистрибуција.

3. Терминални точки за напојување во радијални мрежи.

4. Рурални дистрибутивни мрежи – единицата може да се користи за пресекување на долгите доводници, намалувајќи ги зоните на прекин и овозможувајќи регулација на напонот преку префрлување на банкноти на кондензатор.

5. Внатрешни инсталации во метално затворени разводни уреди; вакуумската технологија ја елиминира употребата на гас SF6 и поврзаните грижи за животната средина.

Профил на компанијата и производствена способност

Објект: Локација од 10-mu (6.667 m²) во Лиуши, Жеџијанг, со 10.000 m² производна површина.

Работна сила: 120 вработени, вклучително и 20 технички професионалци од средни до високи. Регистриран капитал 81,68 милиони јени, вкупна актива околу 200 милиони јени.

Сертификати: ISO 9001:2008 (квалитет), ISO 14001 (животна средина), ISO 45001 (здравје и безбедност при работа).

Контрола на процесот: ERP систем за набавка на материјали, производство и следливост. Рутинското тестирање вклучува издржување на диелектрик, механичко работење и проверки на отпорност на контакт на секоја единица.

Технички партнерства: Соработка со Ксиан Сењуан, Институт за електрично истражување во Пекинг и Институт за истражување на висок напон Ксиан за тестирање на типот и усогласеност со стандардот.

Најчесто поставувани прашања

П1: Дали овој внатрешен висок напонски вакуумски прекинувач со наизменична струја со прекинувач за заземјување може да замени вакуумски прекинувач?
Не. Дизајниран е само за префрлување на оптоварување. За заштита од краток спој, мора да биде поврзан со осигурувачи или да се потпира на автоматски прекинувачи.

П2: Какво одржување е потребно за вакуумскиот прекинувач?
Прекинувачот за вакуум е запечатен и не бара одржување. Рутинските проверки вклучуваат механичка работа, подмачкување и верификација на блокирањето.

П3: Дали прекинувачот за заземјување е стандарден или опционален?
Прекинувачот за заземјување е опционален (означен како D). Кога е наведено, тој е механички поврзан со главните контакти за безбедно одржување.

П4: Кое е типичното време и можност за прилагодување?
Стандардните единици со пружински механизам и прекинувач за заземјување се испорачуваат во рок од 4-6 недели. Прилагодувањата (помошни контакти, монтажа, модификации на механизмот) се достапни на барање.

Технички параметри

Подолу можете да проверите две верзии на податоци за параметрите за нашиот прекинувач за прекин на вакуумско оптоварување со тип на рачна количка со комбинација на прекинувач за исклучување:

Внатрешниот AC висок напонски вакуумски прекинувач со заземјување од Sangao е погоден за трифазна прстенеста мрежа AC50Hz или терминално напојување  и индустриска електрична опрема, главно се користи за контрола на оптоварувањето и заштита од краток спој. Прекинувачот за прекин на оптоварување ја прави и ја прекинува  струјата на оптоварување, струјата во затворена јамка, трансформаторот без оптоварување и струјата за полнење на кабелот. Комбинацијата може да ја прекине секоја струја до номинална струја на краток спој. Поврзани се изолациското растојание со директно дејство и комората за гаснење на лакот, со рачна и електрична функција. Неговиот уникатен погонски механизам овозможува комората за гаснење на лакот да издржи висок напон само во моментот на затворање и правење, што остварува мал волумен и мала тежина.

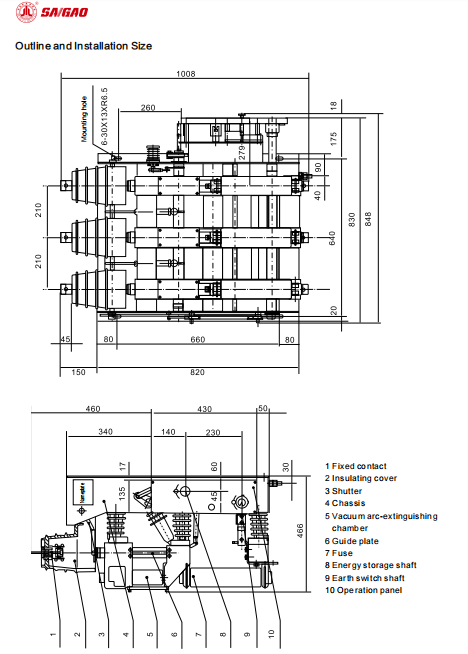

Преглед и големина на инсталација и расчленување на компонентите

бр.	Компонента
1	Фиксен контакт
2	Изолациски капак
3	Бленда
4	Шасија
5	Комора за гаснење со вакуумски лак
6	Водечка плоча
7	Осигурувач
8	Оска за складирање на енергија
9	Осовина на прекинувачот за заземјување
10	Оперативен панел
